Опис
54 до 2150 МХз ДБС, ОТА, ЦАТВ линијски појачавач са појачањем унапред од 14 дБ и повратом пасивног подопсега.
СИТУАЦИЈА
ДБС и ЦАТВ или Овер Тхе Аир сигнали су потребни на више локација повезаних преко коаксијалног кабла.
РЕШЕЊЕ

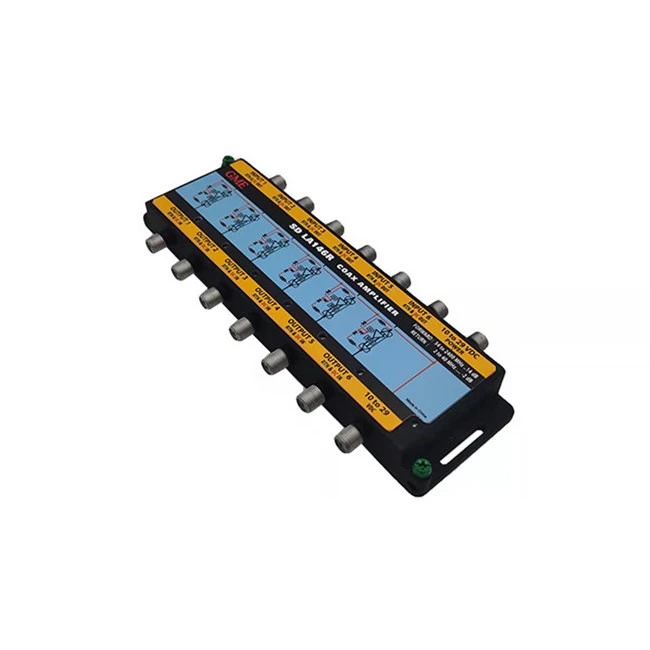

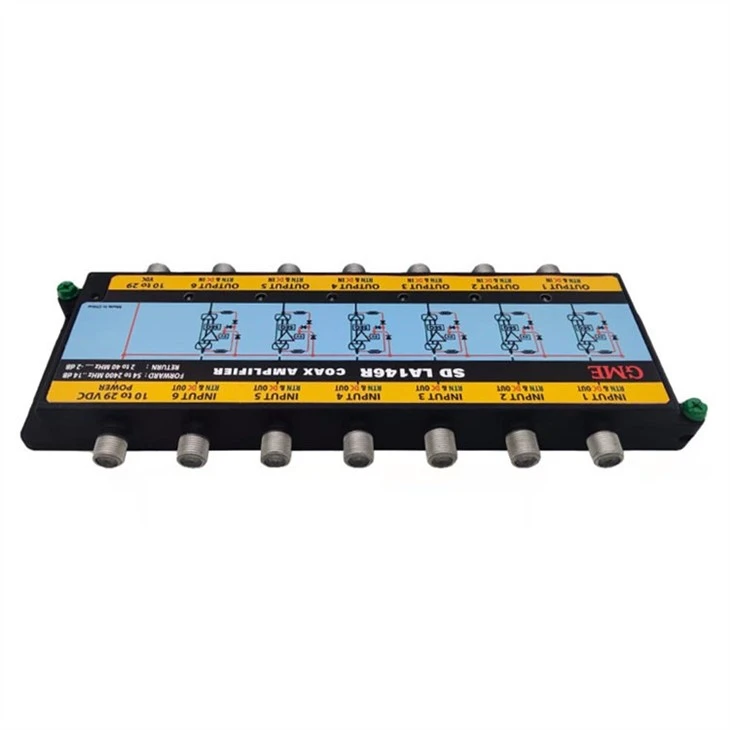

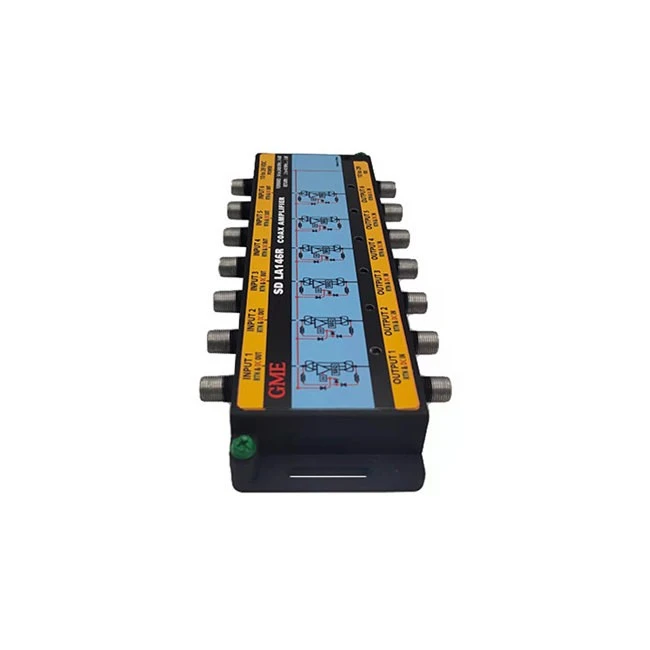

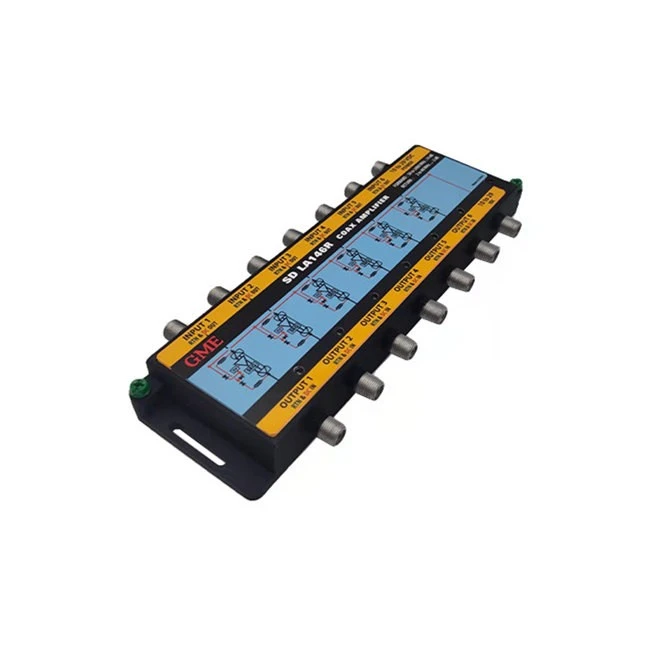

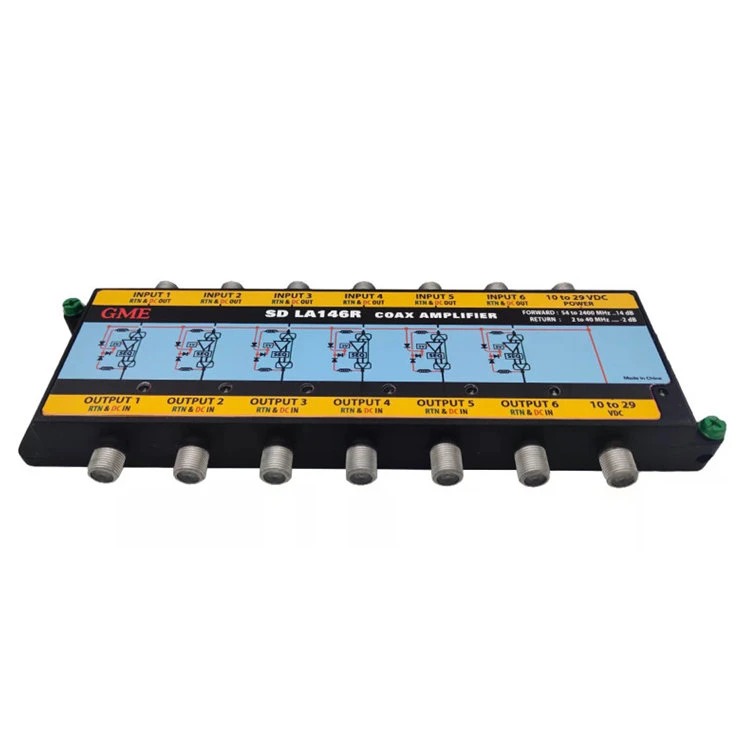

Модел ЛА146Р 6 улазни коаксијални појачавач са повратном путањом може се напајати преко коаксијалне линије из сваког РФ излазног конектора. Модел ЛА146Р-Т укључује екстерно напајање за директно напајање. Функција уштеде енергије омогућава појачалу да ефикасно ради на 12 до 29 волти.
Спецификација
|
Место порекла: Гуангдонг, Кина |
|||||
|
Број модела: ГДАМП-038 (ЛА146Р) |
|||||
|
Ставка |
Мин |
Тип |
Макс |
Јединица |
Стање |
|
Број улаза |
|
6 |
|
|
САТ 1 до САТ 6 |
|
Број излаза |
|
6 |
|
|
ОУТ 1 До ОУТ 6 |
|
Опсег улазне фреквенције |
250 |
|
2150 |
МХз |
|
|
Добитак на 2150 |
13 |
|
15 |
дБ |
|
|
Нагиб 250 до 2150 МХз |
3 |
4 |
5 |
дБ |
|
|
Номинал Импеданце |
|
75 |
|
Ω |
|
|
Повратни губитак (улаз и излаз) |
|
|
-10 |
дБ |
250 – 2150 МХз |
|
Изолација |
30 |
|
|
дБ |
Са сигналом примењеним на било који улаз и излазом као референцом; изолација мерена на свим осталим излазима биће већа од |
|
ПОВЕР |
|
|
|
|
|
|
Напајања |
|
|
|
|
Два напајања од 20 В 1 А |
|
Напон примењен на излазне конекторе |
10 |
|
28 |
Вдц |
Свако појединачно појачало ће радити према спецификацији када се напон примени на излазни конектор сваког појачала и биће |
|
Напон у улазним конекторима |
10 |
|
28 |
Вдц |
Свако појединачно појачало ће радити према спецификацији када се напон примени на улазни конектор. Напон се неће појавити |
|
20 волти примењено на ДЦ ЛНБ порт |
|
20 |
|
|
Овај напон ће напајати свих шест појачала и 20 волти ће бити присутно на улазном конектору сваког појачала. Нема напона |
|
20 волти примењено на ДЦ АМП порт |
|
|
|
|
Овај напон ће напајати свих шест појачала. На улазу или излазу појачала неће бити напона |
|
20 волти примењено на ДЦ ЛНБ порт |
|
20 |
|
Вдц |
20 волти примењених на ДЦЛНБ порт ће проћи кроз ДЦ порт |
|
ДЦ АМП порт до ДЦ порт струја |
1.5 |
|
|
A |
|
|
Пеак Апплиед Волтаге |
|
|
28 |
Вдц |
Мора преживети када се примени на било који или све портове мање од или једнако 24 сата. |
|
Опсег пролаза једносмерне струје |
0 |
|
1.5 |
A |
|
|
ДЦ Ресистанце |
|
|
0.2 |
Охмс |
Не односи се на каблове |
|
ДЦ пад напона |
|
|
0.4 |
Вдц |
Не односи се на каблове |
|
ДиСЕк |
|
|
|
|
|
|
ДиСЕкЦ Фреквенцијски опсег |
17.6 |
22 |
26.4 |
кХз |
Мора проћи без деградације или изобличења. |
|
Позовите Еутелсат ДиСЕкЦ 2.0 Спец. |
|||||
|
Импеданса ДиСЕкЦ уређаја |
1000 |
|
|
Ω |
Импеданса коју уређај представља у односу на уземљење. У ДиСЕкЦ опсегу фреквенција |
|
ДиСЕкЦ кроз импедансу |
|
|
1 |
Ω |
Импеданса коју уређај има у пролазној путањи. У ДиСЕкЦ опсегу фреквенција. |
|
ЕТЦ контролне речи за пребацивање 13/18 |
|
|
|
|
Мора проћи без деградације или изобличења. Њихово присуство не сме да утиче на РФ перформансе. |
|
Погледајте спецификацију функције преклопне кутије ЕцхоСтар 13/18. |
|||||
ФАК
П: Можете ли произвести поруџбину са брендом купца?
О: Да, наравно. ОЕМ & ОДМ услуга је топло обезбеђена.
П: Како контролишете квалитет производа?
О: Квалитет на првом месту. Сви наши одабрани производи пролазе кроз стандардизовано тестирање пре паковања и испоруке.
П: Како шаљете робу?
О: Обично превозимо морем или ваздухом.
П: Које је ваше главно тржиште?
О: Европа, Северна Америка, Јужна Америка, Блиски исток итд.
