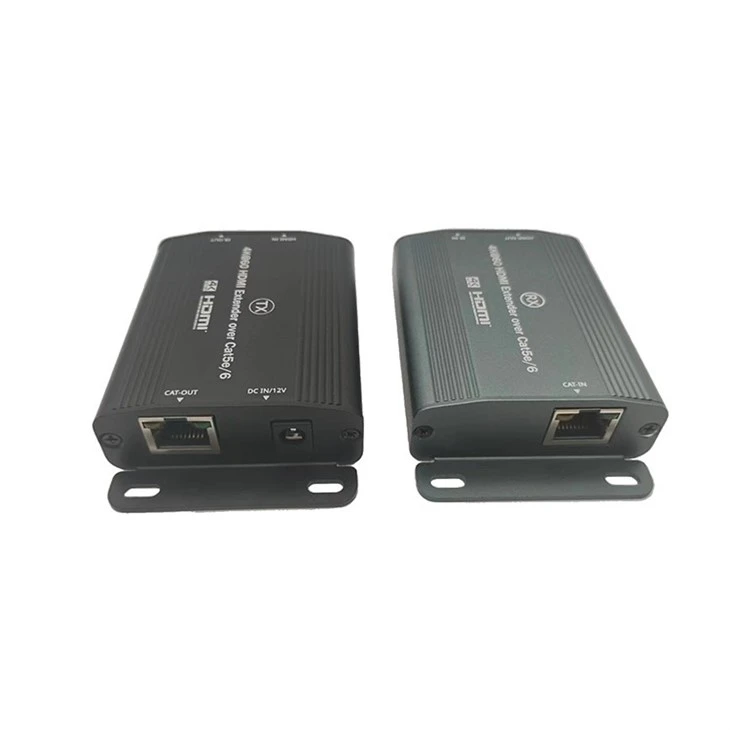

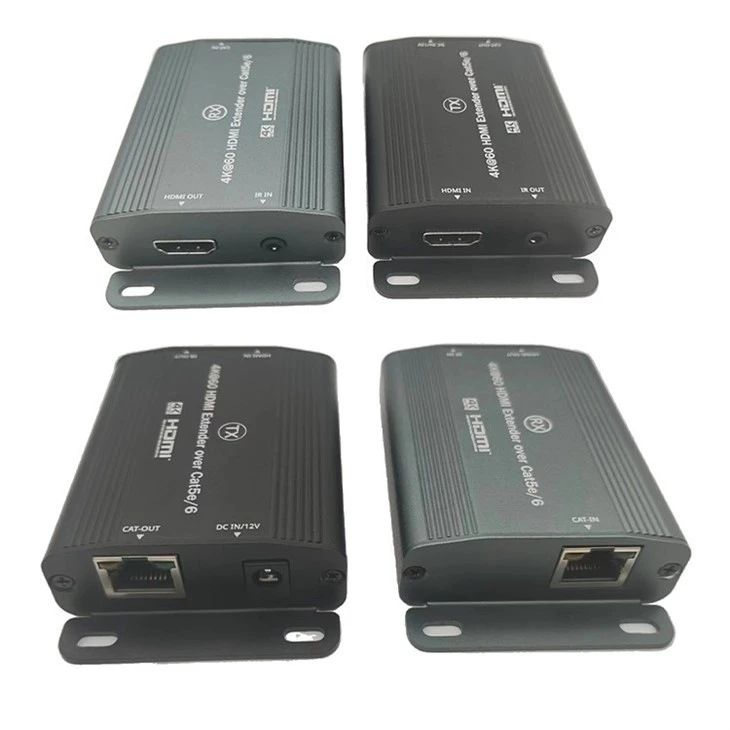

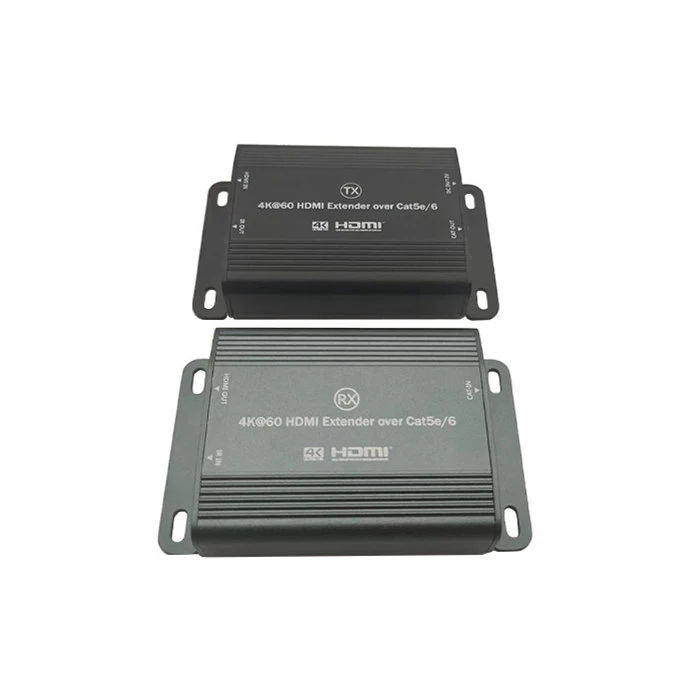

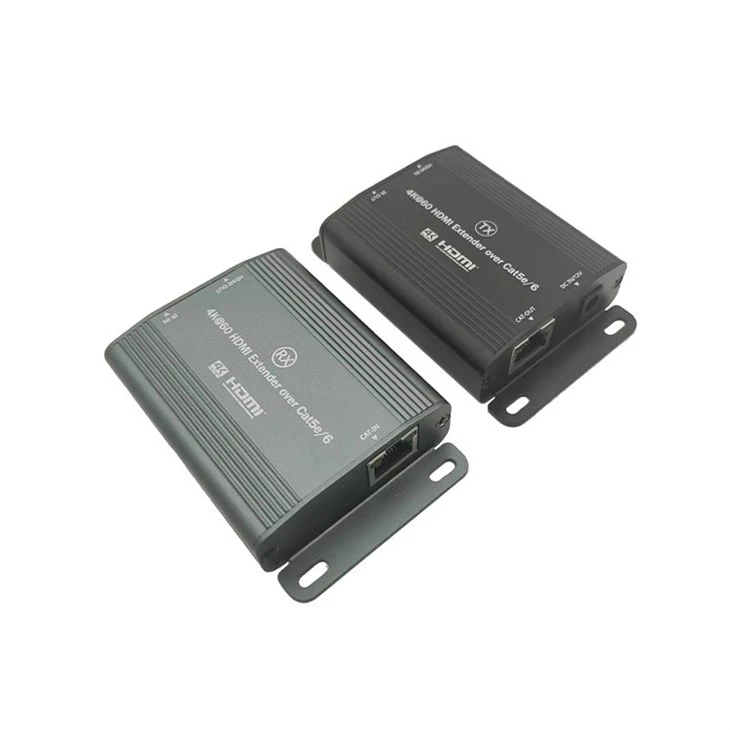

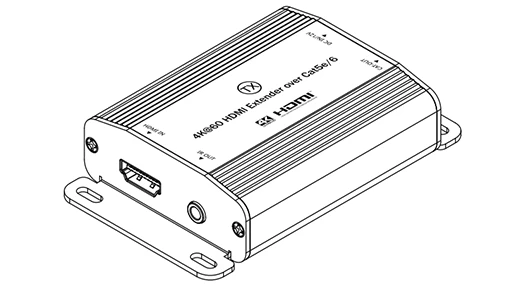

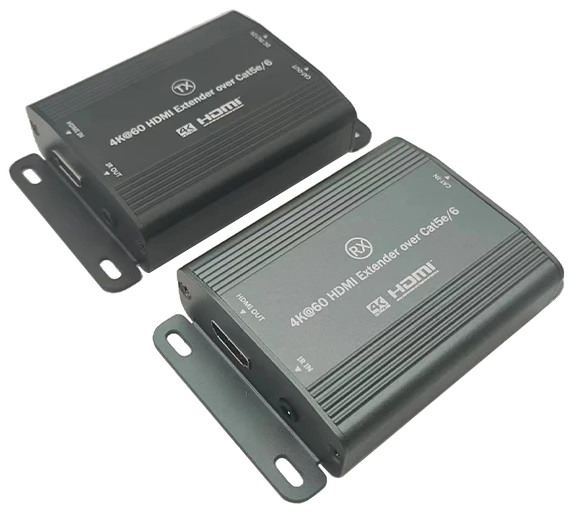

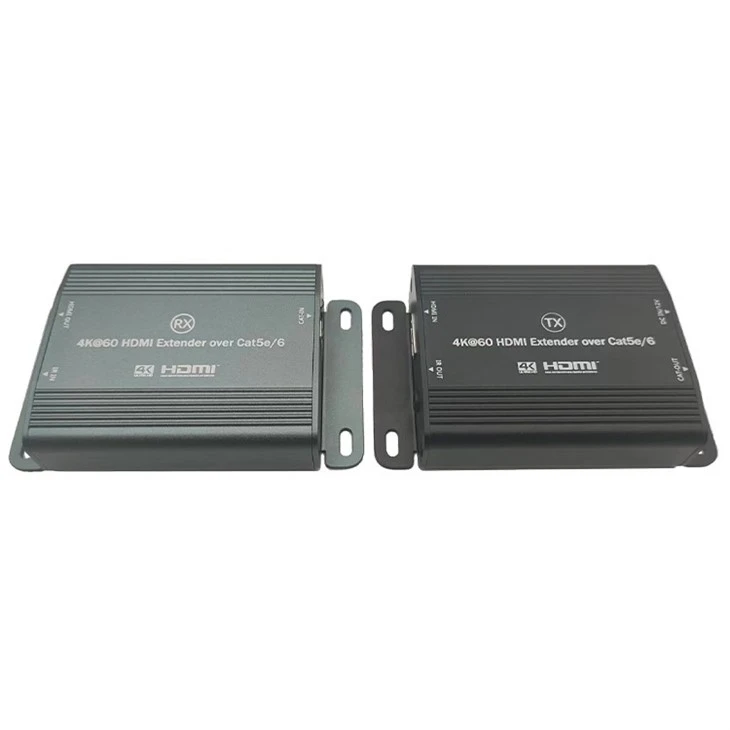

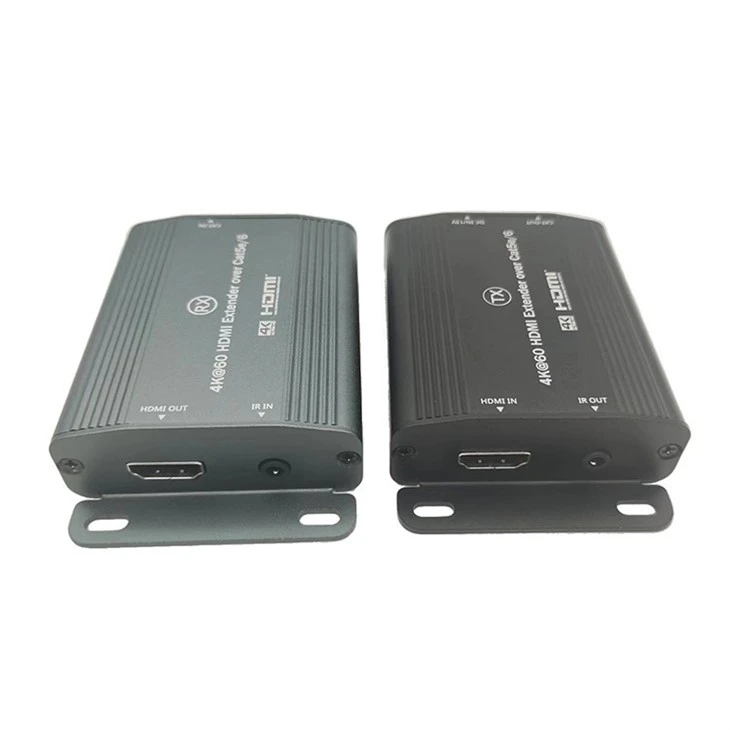

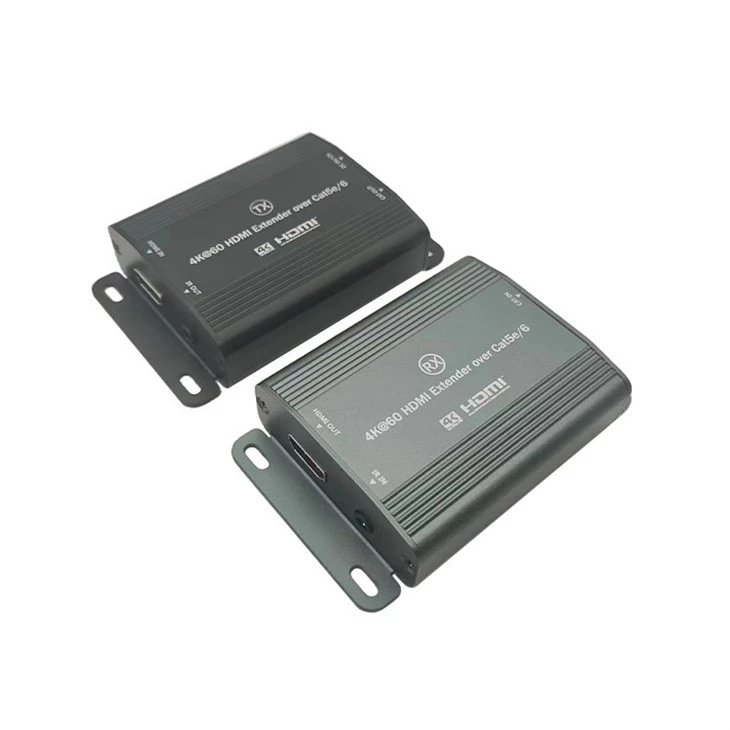

4к 60хз ХДМИ екстендер

Овај производ се састоји од хоста предајника (ТКС) и пријемника (РКС), који користи мрежни кабл као медиј за пренос и користи најновију технологију проширења појачања. Предајник и пријемник могу да продуже пренос преко једног мрежног кабла и компатибилни су са ЦАТ5е/6 мрежним кабловима. Сигнали високе{4}}е дефиниције се могу проширити до 100 метара преко ЦАТ5е, а сигнали ултра{7}}високе-дефиниције се могу проширити до 70 метара преко ЦАТ6, са нултом кашњењем. Производ подржава функцију инфрацрвеног повратка, што чини даљинско управљање практичним. Такође има могућност-самоподешавања за мрежне каблове, аутоматски прилагођава резолуцију за оптималне ефекте, што га чини лаким и практичним за употребу. Овај 4к 60Хз ХДМИ екстендер је погодан за видео конференције, мултимедијалне спортске барове, мултимедијално образовање, дигитално оглашавање, јавне огласне табле и још много тога.

1. Коришћењем Цат6 мрежног кабла, раздаљина преноса ултра-високе-широке дефиниције може се проширити до 100 метара.

2. Чип високих{1}}перформанси савршено подржава ниско кашњење и емитује 4К60Хз ултра-високе-аудио и видео синхроно, са глатким и чистим сликама и стабилним сигналима.

3. Прелепо кућиште од легуре алуминијума има супер-високу ефикасност одвођења топлоте, нула буке, малу тежину и може се монтирати на зид-, што га чини компактним и чврстим.

4. Овај 4к 60Хз ХДМИ екстендер Плуг анд плаи без инсталирања драјвера, што га чини лаким за упаривање са унутрашњом декорацијом, са високим степеном прикривања и једноставном инсталацијом.

◆ Проширите ХДМИ пренос до 70м преко Цат6.

◆ Ултра ХД: Подржава видео резолуције до 4К@60Хз.

◆ Унибоди легура алуминијума обезбеђује ефикасно ослобађање топлоте током радног века.

◆ Плуг & Плаи: Нема инсталације драјвера.

◆ Уграђена функција ИР Пассбацк за контролу извора са било ког места у вашем дому.

◆ Примените ПОЦ функцију на напајање уређаја јединице.

Садржај



Предајник(ТКС)к1

Пријемник(РКС)к1

Користите Гуидек1

Продужни кабл инфрацрвеног предајника к1 (опционо)

Продужни кабл инфрацрвеног пријемника к1 (опционо)

Адаптер за напајањек1



Захтеви

1. Извор сигнала:
Сигнални уређај са ХДМИ излазним портом, као што је ДВД плејер, Плаи статион, сет{0}}топ бок, лични рачунар или рачунар итд.

2. Дисплеј:
Уређај за приказ са ХДМИ улазним портом, као што је СДТВ, ХДТВ, пројектор, итд.

3. Мрежни кабл:
Неоклопљени или оклопљени мрежни кабл категорије 5/6 (УТП/СТП ЦАТ5е/6) са стандардним конекторима мрежног кабла повезаним паралелно на оба краја.





Увести

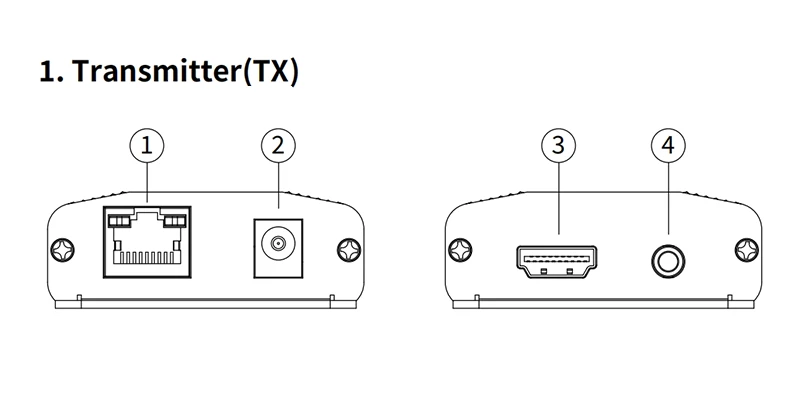

предајник (ТКС)

①РЈ45 излазни порт: повезује главне јединице предајника (ТКС) и пријемника (РКС) помоћу мрежног кабла.

②Улазни прикључак за напајање: Убаците стандардни ДЦ12В/лА адаптер за напајање који је укључен у овај производ или друге стандардне адаптере за напајање који испуњавају захтеве за називни напон.

③ХДМл улазни порт: Повезује главну јединицу извора сигнала са
предајник (ТКС) главна јединица помоћу ХДМл кабла.

④Утичница за продужни кабл инфрацрвеног предајника: Уметните продужни кабл инфрацрвеног предајника који сте добили уз овај производ и поставите инфрацрвени предајник што ближе пријемном уређају како бисте пренели инфрацрвени сигнал са пријемника.

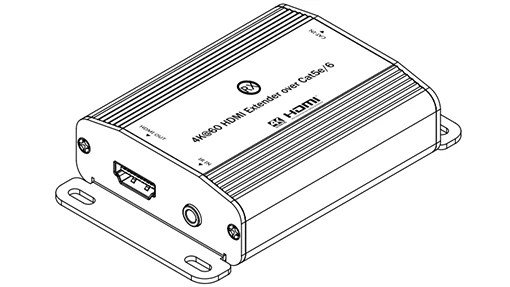

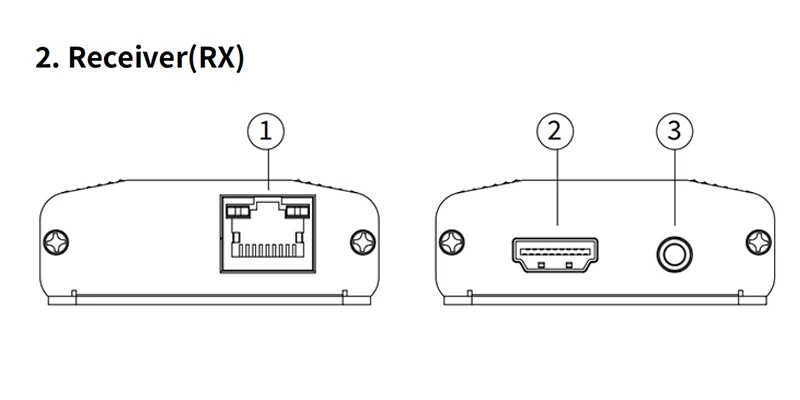

Пријемник (РКС)

①РЈ45 улазни порт: повезује главне јединице предајника (ТКС) и пријемника (РКС) помоћу мрежног кабла.

②ХДМлинпут порт: Користи ХДМл кабл за повезивање уређаја за приказ са главном јединицом пријемника (РКС).

③Утичница за продужни кабл инфрацрвеног пријемника: Укључује укључени продужни кабл инфрацрвеног пријемника и користи даљински управљач унутар домета инфрацрвеног пријемника.

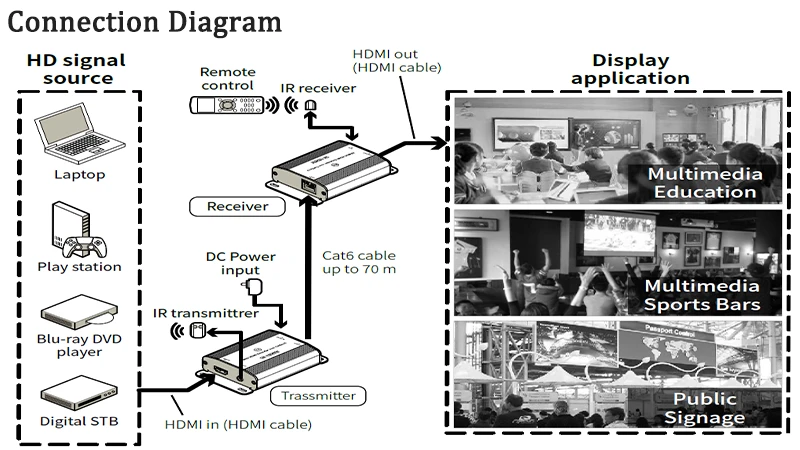

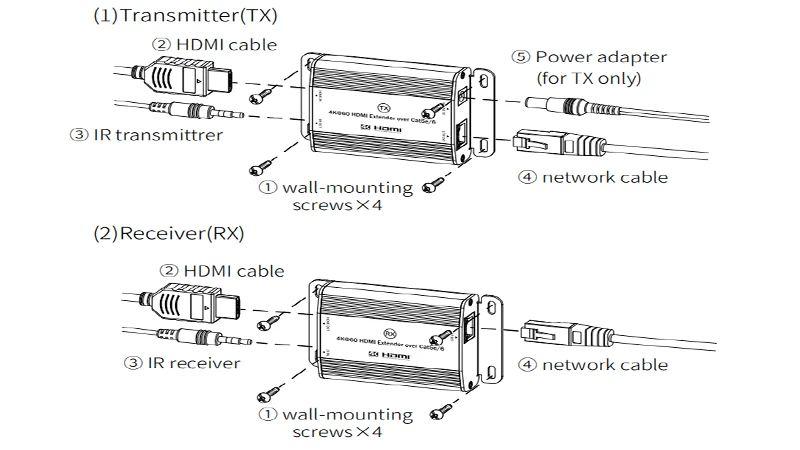

Инсталација и повезивање

Упутства за повезивање:

①Користите ХДМл каблове за повезивање уређаја извора сигнала са предајником. тер (ТКС), а уређај за приказ на главну јединицу пријемника (РКС).

②Користите стандардни мрежни кабл са неоклопљеним или оклопљеним ЦАТ5е/6 (УТП/СТП) и паралелним ожичењем да повежете главну јединицу предајника (ТКС) са главном јединицом пријемника (РКС).

③Повежите кабл за напајање да бисте стартовали и радили аутоматски

Упутства за инфрацрвени даљински управљач:

①Повежите продужни кабл инфрацрвеног емитера на лР ОУТ прикључак на предајнику (ТКС) и продужни кабл инфрацрвеног пријемника на лР ИНиацк на пријемнику (РКС).

②Главу инфрацрвеног емитера продужног кабла треба поставити што ближе прозору за пријем инфрацрвеног сигнала уређаја извора сигнала.

③Користите инфрацрвени даљински управљач уређаја за извор сигнала да циљате на инфрацрвену главу пријемника која је исправно повезана са пријемником (РКС) да бисте даљински бирали канале и контролисали нумере за репродукцију

П: Приказ на ТВ екрану је ненормалан, трепери и звук је
муцање.

О: (1) Проверите да ли је мрежни кабл правилно фиксиран и да ли је дужина унутар дозвољеног опсега.

(2) Искључите и укључите ТКС крај.

П: Наранџаста лампица на РЈ45 конектору РКС краја пријемника не светли.

О: (1) Проверите да ли је мрежни кабл стандардни мрежни кабл са паралелним везама на оба краја.

(2) Проверите да ли је улаз ХДМл сигнала на ТКС крају нормалан.

(3) Искључите и укључите ТКС крај.

П: Наранџаста лампица на РЈ45 конектору РКС краја пријемника трепери, али нема излаза слике.

О: (1) Проверите да ли екран подржава тренутни режим ХДМл сигнала.

(2) Проверите да ли су ХДМл кабл и екран правилно причвршћени.

(3) Покушајте поново да искључите мрежни кабл или искључите напајање и на ТКС крају.
