Језгро преноса РФ сигнала у влакна: Потпуно објашњење принципа конверзије аналогног сигнала у влакна
У сценаријима преноса РФ (радио фреквенција) сигнала, да ли вас често муче ови проблеми: јако слабљење сигнала након{0}}преноса на велике удаљености, изобличење сигнала узроковано електромагнетним сметњама и гломазна и скупа кабловска инсталација? Било да се ради о базним станицама за комуникацију, опреми за радио астрономију, индустријској контроли или радио и телевизијским системима, стабилан пренос РФ сигнала је основни захтев-а технологија преноса РФ сигнала до оптичких влакана је кључ за решавање ових болних тачака. Данас ћемо популарно разложити основну логику: како се аналогни РФ сигнали претварају у сигнале оптичких влакана да би се постигао пренос-без сметњи, на велике удаљености-и високе{5}}пренос.
Прво, потребно је разјаснити основну премису: оптички пренос преноси оптичке сигнале, док су наши РФ сигнали аналогни електрични сигнали, а ова два нису директно компатибилна. Стога је суштина конверзије аналогног сигнала у влакно да се доврше две конверзије: „аналогни електрични сигнал → оптички сигнал → аналогни електрични сигнал“, а затим се реализује ефикасан пренос сигнала кроз ниске-карактеристике губитака и-сметања оптичких влакана-што је такође основна логика рада наших производа од РФ сигнала до оптичких влакана. Цео процес је углавном подељен на 5 кључних корака, од којих сваки одређује квалитет преноса сигнала. Објаснићемо их детаљно у комбинацији са стварним дизајном производа.
Корак 1: Претходна обрада аналогног РФ сигнала - Елиминишите сметње и оптимизујте квалитет сигнала
Оригинални аналогни РФ сигнали (као што су радио-фреквентни сигнали са базних станица и сигнали детекције са радара) често се мешају са шумом и сметњама. Директна конверзија ће довести до изобличења оптичких сигнала и утицати на ефекте преноса. Због тога, пре уласка у везу за конверзију, наши производи ће прво преобрадити аналогне РФ сигнале, што је такође основа за обезбеђивање верности преноса.
Претходна обрада углавном укључује две основне операције: прво, појачање сигнала, које појачава слабе РФ сигнале до јачине погодне за конверзију кроз високо{0}}прецизно појачало да би се избегло неуспех конверзије услед слабих сигнала; друго, филтрирање и пречишћавање, који користи професионални модул за филтрирање за филтрирање ирелевантних сигнала шума и сметњи и задржавање чистих ефективних РФ сигнала. Наши производи усвајају прилагођену технологију филтрирања, која се може прецизно прилагодити фреквентном опсегу РФ сигнала од 5МХз до 6ГХз, осигуравајући чистоћу претходно обрађених сигнала и припремајући се за накнадну конверзију.
Корак 2: Електро-Оптичка конверзија (Е/О) - „Преведи“ аналогне електричне сигнале у оптичке сигнале

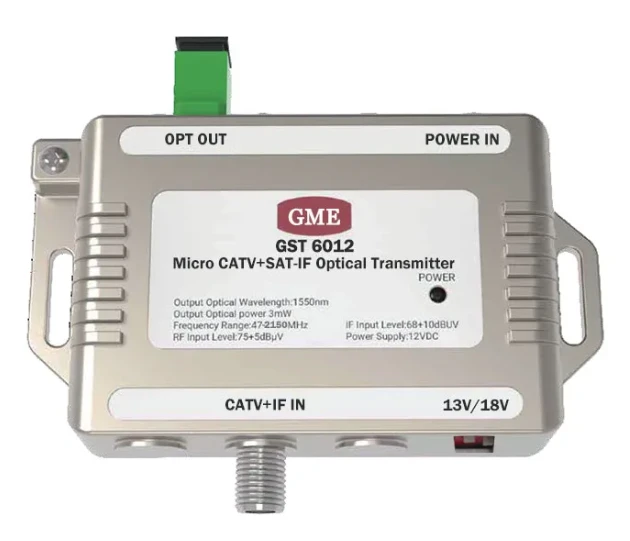

Ово је основни корак целог процеса конверзије и техничко језгро наших производа. Једноставно речено, то је претварање претходно обрађених аналогних РФ електричних сигнала у оптичке сигнале који се могу пренети у оптичка влакна путем електро-уређаја за оптичку конверзију- што је еквивалентно стављању „слоја светлости“ на електричне сигнале, омогућавајући им да постигну оптички пренос на{{3} даљину уз предности оптичких влакана.
Наши производи користе високо-линеарне ДФБ ласерске диоде као основне уређаје за електро-оптичку конверзију, а њихов принцип рада је заснован на технологији „Модулација интензитета (ИМ)“: струја покретања ласера је директно модулисана електричним сигналом, тако да се интензитет излазне оптичке снаге мења синхроно са амплитудом амплитуде светлости{2}, као што је промена светлости{2} аналогног РФ сигнала симулирају висину звука, промена интензитета светлости у потпуности одговара закону промене оригиналног РФ сигнала, остварујући тачно мапирање "електрични сигнал → оптички сигнал". Предност ове методе модулације је велика брзина одговора и мала дисторзија сигнала, што може максимизирати задржавање оригиналних карактеристика аналогних РФ сигнала, посебно погодних за сценарије са високим захтевима за верност сигнала, као што су радио астрономија и сателитска комуникација.
У исто време, наши производи имају уграђену-функцију температурне компензације, која може ефикасно да неутралише утицај промена температуре околине на ласер, обезбеђујући стабилност оптичких сигнала. Чак иу екстремним окружењима од -40 степени до +70 степени, може стабилно да доврши електро-оптичку конверзију.
Корак 3: Пренос оптичким влакнима - Сметње-Бесплатан, мали-Губитак „Канал сигнала“
Након електро-оптичке конверзије, оптички сигнал се спаја у језгро влакна и почиње-пренос на велике удаљености. Предност овог корака је језгро оптичког преноса који се разликује од традиционалног кабловског преноса: оптичко влакно користи принцип тоталне рефлексије светлости да ограничи оптички сигнал да се шири унутар језгра влакна. Индекс преламања језгра влакна је нешто већи од индекса омотача, што осигурава да оптички сигнал неће цурити и остварује ефикасан пренос.
У поређењу са традиционалним коаксијалним кабловима, оптички пренос има три незаменљиве предности, које су такође кључ за наше производе за решавање болних тачака купаца: прво, мали губитак. У опсегу од 1550 нм, губитак преноса оптичких влакана је само око 0,2 дБ/км, што је много ниже од губитка коаксијалних каблова који често износи неколико дБ/м. Чак и ако се преноси на десетине или чак стотине километара, сигнал неће бити значајно ослабљен; друго, јака против-сметања. Оптичко влакно је диелектрични материјал, који је потпуно имун на електромагнетне сметње (ЕМИ) и радиофреквентне сметње, посебно погодан за оштра окружења сметњи као што су индустрија и војска; треће, мала тежина. Пречник једног оптичког влакна је само 125 микрона, што је много лакше од коаксијалних каблова, што значајно смањује потешкоће и трошкове ожичења.
Наши производи су компатибилни са једним-модним оптичким влакном СМ28 и подржавају технологију мултиплексирања са поделом таласне дужине (ВДМ), која може да реализује више-канални пренос РФ сигнала кроз једно оптичко влакно, додатно побољшавајући ефикасност преноса, смањујући трошкове ожичења и прилагођавајући се потребама више-сценарских апликација.
Корак 4: Фотоелектрична конверзија (О/Е) - „Врати“ оптичке сигнале у аналогне електричне сигнале

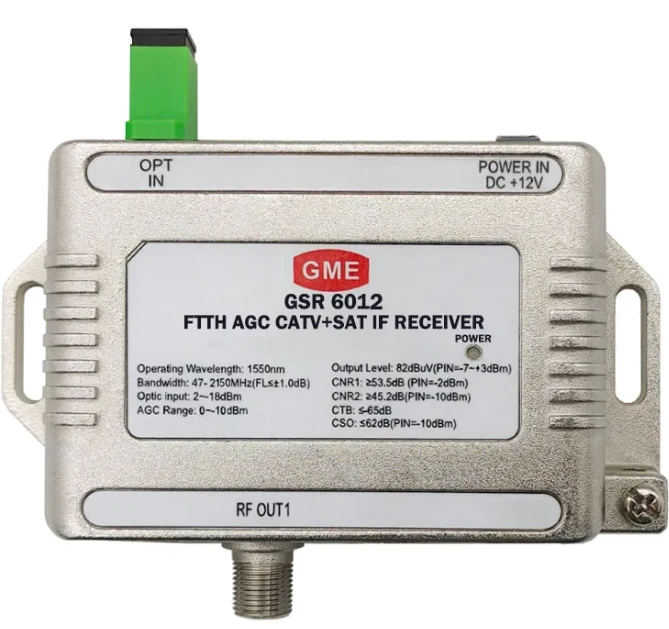

Када оптички сигнал достигне пријемни крај, потребно га је поново конвертовати у оригинални аналогни РФ електрични сигнал путем фотоелектричне конверзије како би га терминална опрема могла препознати и користити (као што су базне станице, радари и дисплеји). Овај корак је обрнути процес електро-оптичке конверзије, који такође захтева високо{2}}уређаје високе прецизности да би се обезбедио квалитет рестаурације.
Наши производи користе фотодетекторе високе{0}}осетљивости (ПИН фотодиоде или лавинске фотодиоде АПД) као основне уређаје за конверзију. Њихова функција је да конвертују промену интензитета оптичких сигнала у одговарајуће електричне сигнале (фотогенерисана струја)-што је јача оптичка снага, то је већа генерисана струја, што у потпуности одговара закону промене сигнала предајног краја. Конвертовани електрични сигнал ће бити додатно појачан помоћу појачивача са ниским{4}}шумом како би се осигурало да јачина сигнала испуњава захтеве терминалне опреме и истовремено потиснула сметње буке како би се избегло изобличење обновљеног сигнала.
Корак 5: Пост сигнала-Обрада - Тачне рестаурације ради прилагођавања потребама терминала
Након фотоелектричне конверзије, аналогни РФ електрични сигнал треба да прође кроз последњи корак{0}}обраде пре него што може да се заиста стави у употребу. Накнадна{2}}обрада углавном укључује обликовање сигнала и калибрацију појачања: модул за обликовање исправља мања изобличења до којих може доћи током преноса сигнала како би осигурао да је таласни облик сигнала потпуно конзистентан са оригиналним сигналом; модул за калибрацију појачања прилагођава појачање сигнала опсегу прилагођеном терминалној опреми како би се избегао квар опреме узрокован прекомерном или недовољном јачином сигнала.
Наши производи подржавају аутоматску контролу појачања (АГЦ), која може аутоматски да прилагоди параметре појачања у складу са даљином преноса и јачином сигнала без ручне интервенције, што увелико побољшава једноставност коришћења и обезбеђује дугорочну-стабилност и конзистентност сигнала.
Зашто одабрати наш РФ сигнал за производе са оптичким влакнима?
Разумевајући принцип конверзије аналогног сигнала у оптичко влакно, није тешко открити да се сваки корак процеса конверзије ослања на високо{0}}прецизне уређаје и оптимизован дизајн-и то је суштинска конкурентност наших производа. Укратко, наше предности се огледају у три аспекта:
Пренос високе{0}}верности: Усвајање ласера и фотодетектора високе{1}}линеарности, у комбинацији са прецизним филтрирањем и контролом појачања, лажни-слободни динамички опсег може да достигне 100дБм/Х2/3, максимизирајући задржавање оригиналних карактеристика аналогних РФ сигнала и избегавајући изобличење;
Стабилност и поузданост: Уграђена-компензација температуре и функције аутоматске контроле појачања, прилагођавање широком температурном опсегу и сложеним окружењима, подржава-пренос на велике удаљености до 20 км без репетитора, са губитком мањим од 0,4дБ/км, испуњавајући строге захтеве различитих сценарија као што су индустрија, комуникација и војска;
Флексибилна прилагодљивост: Покрива фреквентни опсег од 5МХз до 6ГХз, подржава једно-модно оптичко влакно и ВДМ технологију и пружа прилагођена решења према потребама корисника, прилагођавајући се различитим сценаријима примене као што су 5Г базне станице, радио телескопи, радио и телевизија и радари.
Без обзира да ли треба да решите проблем слабљења РФ сигнала на великим удаљеностима или да се решите проблема електромагнетних сметњи, технологија аналогног сигнала на оптичка влакна је оптимално решење-а наши производи од РФ сигнала до оптичких влакана су зрела решења која примењују овај принцип, помажући вам да постигнете ефикасан, стабилан и{1}}економски пренос сигнала.
Ако се ваш пројекат суочава са изазовима преноса РФ сигнала и желите да знате како се наши производи могу прилагодити вашим специфичним потребама, контактирајте нас да добијемо детаљна техничка решења и параметре производа и дозволите нам да користимо професионалну технологију за пратњу вашег преноса сигнала.
