ФТТХ АГЦ ЦАТВ пријемник је основни терминални уређај у модерним Фибер-то-матичним (ФТТХ) мрежама, који служи двострукој улози „преводиоца оптичког сигнала“ и „стабилизатора сигнала“. Његова основна мисија је да ефикасно и поуздано одвоји и конвертује композитни оптички талас-који носи-брзине интернетске податке и-квалитетне телевизијске сигнале који се емитују кроз једно влакно-у електричне сигнале које може директно да користи стандардна опрема у домаћинству. Следи свеобухватно и{9}}дубинско излагање његових техничких детаља, механизама рада и значаја.
И. Основна функција и позиционирање
У типичној Трипле-Плаи ФТТХ мрежи, једно влакно са једном капком треба да преноси истовремено:
Низводни сигнал података:Обично се користи таласна дужина од 1490 нм, за приступ интернету, ВоИП итд.
Упстреам Дата Сигнал:Обично се користи таласна дужина од 1310 нм за отпремање података корисника.
Низводни ЦАТВ видео сигнал:Обично се користи таласна дужина од 1550 нм за пренос аналогних и дигиталних ТВ програма.

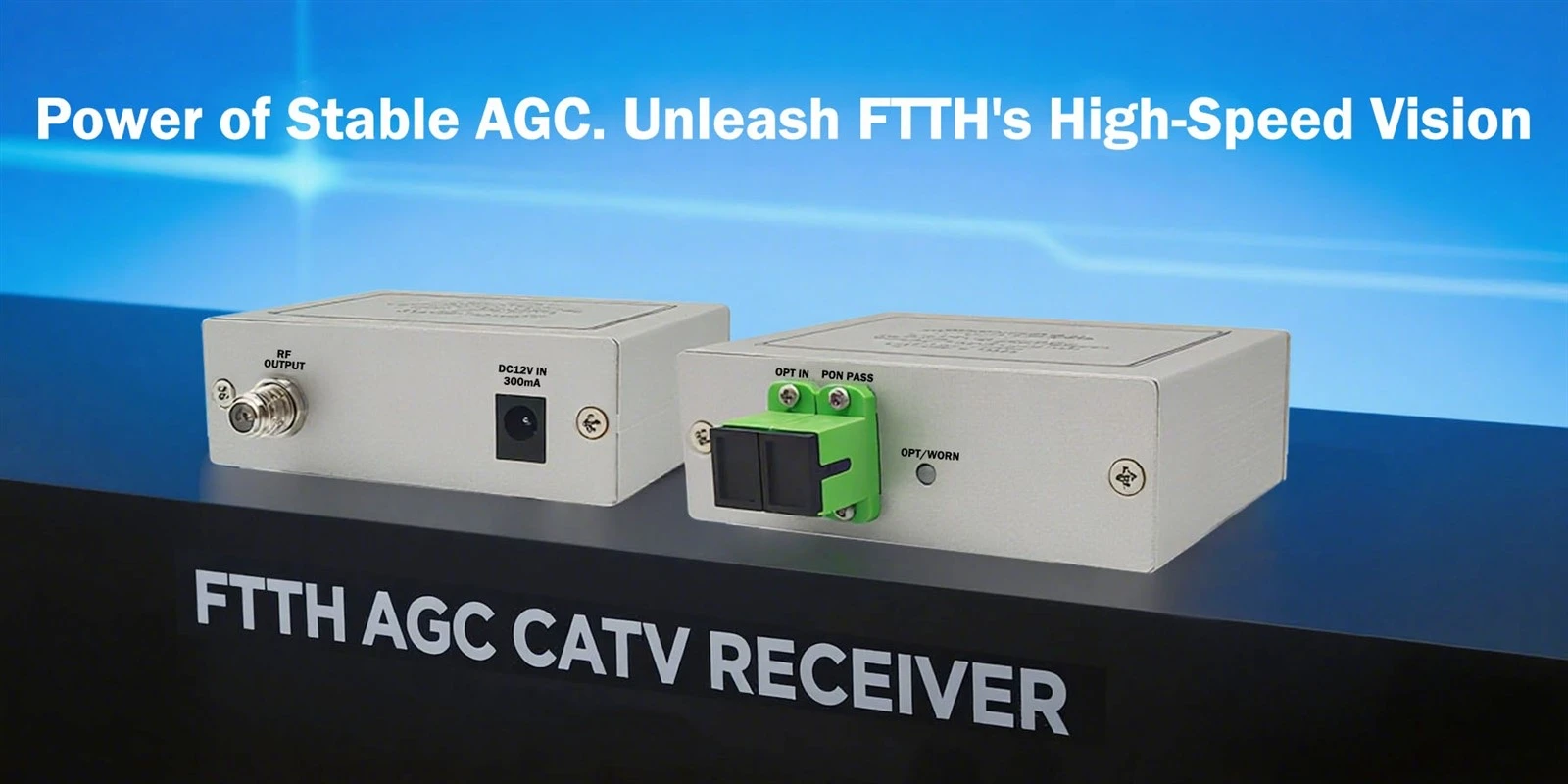

ТхеФТТХ АГЦ ЦАТВ пријемникје посебно одговоран за обраду ЦАТВ видео сигнала таласне дужине од 1550 нм. Он прецизно издваја овај оптички сигнал из влакна, претвара га у електрични сигнал радио фреквенције (РФ) и емитује га преко коаксијалног кабла на телевизоре или сет{2}}топ боксове. Уграђен је-аутоматска контрола појачања (АГЦ)је кључ за обезбеђивање корисничког искуства. Он аутоматски компензује флуктуације у оптичкој улазној снази узроковане факторима као што су растојање линије влакана, савијање или промене температуре околине, гарантујући да ниво РФ сигнала који излази на ТВ остаје константан. Ово спречава проблеме са сликом као што су снег, узорци мозаика или прекиди.
ИИ. У-Дубинска анализа кључних компоненти и технологија
1. Оптички предњи-крај и ВДМ филтер
Прецизно филтрирање:Уређај интегрише филтер за мултиплексирање таласне дужине (ВДМ) високих{0}}перформанси. Његове карактеристике пропусног опсега су високо оптимизоване за таласну дужину од 1550 нм, омогућавајући прецизно одвајање 1550 нм ЦАТВ оптичког сигнала од мешовитих оптичких сигнала 1310/1490/1550 нм са веома малим губицима уметања и преслушавањем. Такође обезбеђује да оптички сигнали канала података пролазе без губитка (до следећег ОНУ/оптичког модема за обраду).
Фотодетектор (ПИН или АПД):Ово је "око" пријемника. Он претвара одвојени оптички сигнал од 1550 нм у слаб електрични сигнал. За сценарије за велике-раздаљине и велике{4}}улазне снаге, Аваланцхе Пхотодиоде (АПД) може да се користи због унутрашњег појачања и веће осетљивости.
2. Прецизан рад система за аутоматску контролу појачања (АГЦ).
АГЦ систем је „интелигентно срце“ целог уређаја, који функционише као непрекидна повратна-затворена петља:
Детекција сигнала:Систем континуирано прати ниво РФ сигнала након фотоелектричне конверзије и почетног појачања.
Поређење и генерисање грешака:Он пореди детектовани ниво сигнала са унапред подешеним, идеалним референтним нивоом да би израчунао вредност грешке.
Подешавање динамичког појачања:Овај сигнал грешке покреће појачало са променљивим појачањем (ВГА) или контролише преднапон напона фотодетектора. Ако се улазна оптичка снага смањи (нпр. на -8 дБм), АГЦ командује повећање појачања. Ако се улазна оптичка снага повећа (нпр. на +2 дБм), она сходно томе смањује појачање.
Стабилан излаз:Кроз ово динамичко подешавање, без обзира на то како улазна оптичка снага варира у оквиру специфицираног широког опсега (нпр. +2 дБм до -8 дБм), коначни ниво излазног РФ сигнала (нпр. номиналних 65 дБµВ) може да се одржава са високом стабилношћу, обично у оквиру грешке од ±1 дБ. Ово у потпуности елиминише проблеме са квалитетом слике узроковане флуктуацијама сигнала.
3. РФ модул за обраду и излаз
Више{0}}степено појачање и еквилизација:Након што га контролише главни АГЦ, сигнал улази у следећи ланац РФ појачања да би се постигла довољна способност излазног погона. Напредни модели такође могу укључиватиаутоматска контрола нагиба (АСЦ), који може аутоматски да компензује диференцијални одговор влакна на РФ подносаче различитих фреквенција, обезбеђујући равномерност у целом опсегу ТВ фреквенције (нпр. 47-1000 МХз или више).
Излазни портови и изолација:Обично обезбеђује 1 до 4 РФ излазна порта (нпр. конектори типа Ф-) са високом изолацијом да би се минимизирале сметње између више излаза. Портови имају добру заштиту од удара грома и електростатичког пражњења (ЕСД).
4. Дизајн конструкције и прилагодљивост околини
Чврсто кућиште:Обично користи кућиште од ливеног алуминијума{0}}, које служи троструким функцијама одвођења топлоте (ефикасно извлачење топлоте из унутрашњих појачала), електромагнетне заштите (ЕМИ) (спречавање спољашњих сметњи и унутрашњег цурења сигнала) и механичке заштите.
Све{0}}Заштита од временских прилика:Спољни или унутрашњи/спољни модели поседују висок степен водоотпорности и отпорности на прашину (нпр. ИП65 оцена), способни да издрже тешка окружења као што су јака хладноћа, високе температуре и висока влажност, обезбеђујући дуготрајан-поуздан рад.
Флексибилна инсталација:Компактан дизајн подржава зидну-монтажу, монтажу на стуб- или постављање на радну површину, прилагођавајући се различитим тачкама инсталације у кући (нпр. кутија за информације, поред ТВ ормарића).
ИИИ. Крај-до-Завршетак тока рада у ФТТХ мрежи
Убризгавање сигнала:ЦАТВ оптички сигнал таласне дужине од 1550 нм из главне станице оператера се комбинује са оптичким сигналима података 1490/1310 нм из централног ОЛТ-а на екстерном ВДМ комбинатору или оптичком појачалу. Комбиновани сигнал се преноси преко магистралних и дистрибутивних мрежних влакана до просторија претплатника.
Раздвајање сигнала:Капљично влакно се прво повезује на оптички разделник (ако постоји), а затим на простор опреме корисника. Овде је улазни порт заФТТХ АГЦ ЦАТВ пријемникприма мешовити оптички сигнал. Његов интерни ВДМ филтер прво "скида" 1550нм ЦАТВ оптички сигнал, усмеравајући га на путању ЦАТВ пријемника. Преостали оптички сигнали од 1310/1490 нм излазе преко засебног пигтаил-а до оптичке мрежне јединице (ОНУ) за обраду интернетских и говорних услуга.
Фотоелектрична конверзија и стабилизација:Огољени оптички сигнал од 1550 нм се претвара у РФ електрични сигнал помоћу фотодетектора. АГЦ коло ради у реалном-времену, обезбеђујући да чак и ако оптичка снага незнатно варира због временских промена или финог-подешавања мреже, јачина конвертованог РФ сигнала остаје константна.
Дистрибуција сигнала:Стабилизовани и појачани РФ сигнал високог{0}}квалитета се дистрибуира преко коаксијалног кабла на различите телевизоре или сет{1}}топ боксове у целом дому, омогућавајући корисницима да гледају јасне ТВ програме уживо-без треперења.
ИВ. Резиме основних предности и вредности
Ултимативно стабилно корисничко искуство:АГЦ технологија делује као невидљиви чувар, савршено поништавајући флуктуације сигнала неприметне за кориснике, испоручујући доследно јасне слике.
Висок пропусни опсег и будућа компатибилност:Подржава РФ пропусни опсег до 1 ГХз или чак 1,2 ГХз, резервишући довољно простора за 4К/8К Ултра ХД ТВ, више интерактивних канала и будуће надоградње услуга.
Поједностављена мрежа и уштеда трошкова:Пренос свих услуга преко једног влакна значајно смањује комплексност каблирања оператера и оперативне трошкове. За кориснике, висока интеграција уређаја штеди простор и поједностављује инсталацију.
Изузетна поузданост и издржљивост:Индустријски{0}} дизајн и потпуно заптивена конструкција обезбеђују непрекидан стабилан рад 24/7 са веома дугим средњим временом између кварова (МТБФ), смањујући укупне трошкове власништва током његовог животног циклуса.
Укључи-и-прикључи и практично одржавање:Уређај обично не захтева сложену конфигурацију поља, пошто се ниво излаза аутоматски стабилизује. Системи за надгледање мреже могу даљински да надгледају њен статус преко таласа носиоца или других средстава, олакшавајући упозорење о грешци и локализацију.
ТхеФТТХ АГЦ ЦАТВ пријемникје много више од једноставног „оптичког-у-електричног“ претварача. То је сложен подсистем који интегрише напредно оптичко филтрирање, прецизну фотоелектричну конверзију, интелигентну контролу-затворене петље и робустан индустријски дизајн. То је критична веза у обезбеђивању беспрекорне испоруке-видео услуга високог квалитета у „последњих сто метара“ Фибер-а-до--куће, нечујно гарантујући да милиони домаћинстава могу да уживају у стабилним, јасним и богатим телевизијским услугама. То је неопходан интелигентни терминални уређај у модерним мрежама потпуног оптичког приступа.
