У савременим широкопојасним приступним мрежама,ФТТХ (Фибер то тхе Хоме)је постало доминантно решење за имплементацију. Како потражња потрошача за видео-видеом високе резолуције, интерактивном телевизијом и-брзим интернетом наставља да расте,АГЦ ЦАТВ пријемник (пријемник за кабловску телевизију са аутоматском контролом појачања)игра све важнију улогу у ФТТХ системима. Овај чланак пружа свеобухватан преглед принципа рада, техничких предности, сценарија примене и индустријских трендова ФТТХ АГЦ ЦАТВ пријемника-помажући читаоцима да у потпуности разумеју ову суштинску компоненту мреже.
Шта је ФТТХ АГЦ ЦАТВ пријемник?

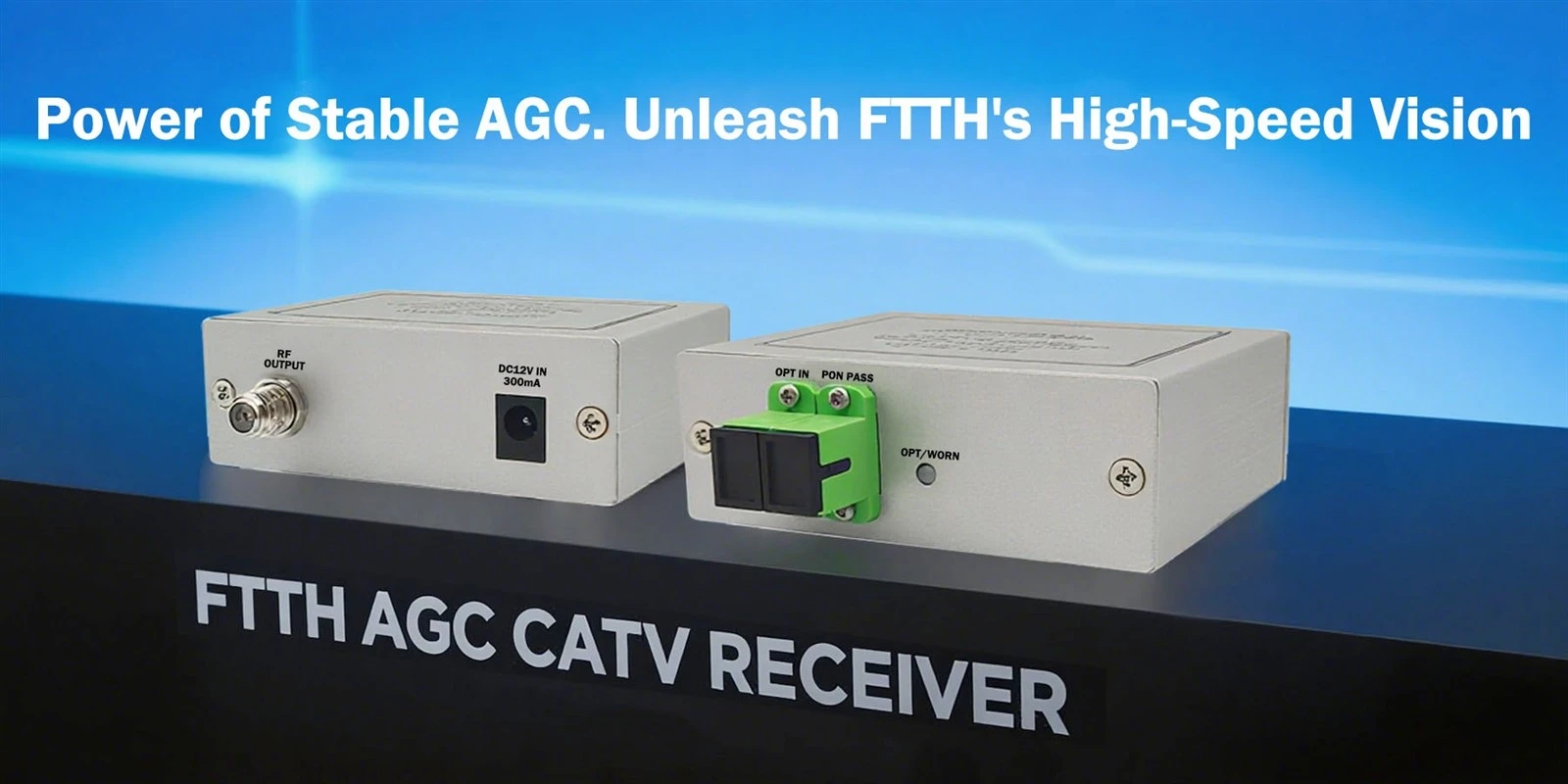

АнФТТХ АГЦ ЦАТВ пријемникје специјализовани уређај за пријем РФ (радио фреквенција) сигнала дизајниран за оптичке-до--кућне мреже. Конвертује аналогне или дигиталне ЦАТВ сигнале који се преносе преко оптичких влакана назад у РФ сигнале компатибилне са дистрибуцијом коаксијалног кабла, омогућавајући испоруку до крајњих{4}}корисничких уређаја као што су сет-топ бок-ови и телевизори.
Термин "АГЦ“ означаваАутоматска контрола појачања, техника динамичког појачавања сигнала која обезбеђује стабилне нивое излазног сигнала-чак и када улазна оптичка снага флуктуира-и на тај начин одржава видео пренос високог{2}}квалитета.
Како то функционише: Поједностављени преглед
Пријем оптичког сигнала: Уређај прима низводне ЦАТВ оптичке сигнале (обично на таласној дужини од 1550 нм) преко стандардних интерфејса влакана као што је СЦ/АПЦ са ОЛТ (оптичког линијског терминала) или оптичке дистрибуционе тачке.
Опто{0}}електронска конверзија: Интегрисани ПИН или АПД фотодетектор претвара оптички сигнал у електрични сигнал.
АГЦ обрада: Коло за аутоматску контролу појачања динамички прилагођава појачање појачала на основу улазне оптичке снаге, стабилизујући ниво РФ излаза унутар стандардних опсега (нпр. 75 ± 3 дБµВ).
РФ излаз: Обрађени РФ сигнал се испоручује преко конектора типа Ф-у корисникову у-коаксијалну дистрибутивну мрежу.
Зашто је АГЦ тако критичан?
У стварно-светским применама ФТТХ, варијације у дужини оптичке везе, односима поделе и температури околине могу да изазову значајне разлике у примљеној оптичкој снази на крајњим тачкама корисника. Без АГЦ-а:
Мала оптичка снага→ Смањени однос сигнала- према-шуму → снег или пикселизација видеа;
Велика оптичка снага→ Засићење појачала → Изобличење сигнала и интермодулациона сметња.
ЦАТВ пријемник са{0}}омогућеним АГЦ-ом аутоматски компензује ове флуктуације,значајно побољшавајући робусност система и осигуравајући доследно корисничко искуство-посебно важно у великим-подељеним ПОН мрежама (нпр. 1:64 или више).
Кључне техничке спецификације и критеријуми за избор
| Параметар | Типична вредност/опсег | Напомене |
|---|---|---|
| Улазна таласна дужина | 1550 нм | Компатибилан са ЕДФА појачивачима |
| Опсег оптичког улаза | -10 до +2 дБм (ефикасни опсег АГЦ) | Пожељан је шири опсег |
| РФ излазни ниво | 75 ± 3 дБµВ | У складу са стандардима као што је ГИ/Т 106-1999 |
| Фреквенцијски опсег | 47–862 МХз или 54–1002 МХз | Подржава пун спектар ЦАТВ канала |
| Ц/Н (однос носиоца{0}}према-шуми) | Већа или једнака 50 дБ | Кључни индикатор квалитета сигнала |
| ЦСО/ЦТБ | Мање или једнако -65 дБц | Мери нелинеарну дисторзију |
Када бирате пријемник, дајте приоритет АГЦ динамичком опсегу, равности излаза, поузданости и подршци за протоколе за даљинско управљање (нпр. СНМП или ТР-069).
Сценарији апликација
Трипле-Плаи ФТТХ мреже: Истовремено пружање података, гласа и ЦАТВ услуга;
ХФЦ мрежна фиберизација надоградње: Замена старих коаксијалних појачала ради повећања пропусног опсега и покривености;
Нови стамбени објекти / Паметне заједнице: Стандардно се примењује у-кућним терминалним јединицама;
Хотели, апартмански комплекси (МДУ): Централизовано постављање смањује оперативне трошкове.
Трендови у индустрији и изгледи за будућност
Еволуција ка ДОЦСИС 4.0 и 10Г-ПОН-у: Пријемници морају подржавати веће пропусне опсеге и напредне модулационе шеме;
Интелигентно даљинско управљање: Интеграција са ИоТ модулима за{0}}извештавање о статусу у реалном времену и предвидљиво одржавање;
Минијатуризација и ниска потрошња енергије: Испуњавање естетских и{0}}захтева енергетске ефикасности у стамбеним окружењима;
Подршка за 4К/8К Ултра-ХД емитовање: Захтева побољшане Ц/Н односе и перформансе линеарности.
