Увод:
Оптички пријемник је за дигиталну телевизију, влакно према кући . ова машина усваја оптичку цев високе осетљивости . флексибилна интеграција апликације, примену влакана у кућну мрежу .
Уграђена је ЦВДМ, погодна за систем троструког таласа, ЦАТВ Радна таласна дужина 1550НМ, пролазна таласна дужина 1270/1310/1490/1577НМ, може прикладно повезати ОНУ ЕПОН-а, ГПОН . КСГ (С) пон
- До 20 км преноса удаљености од 20 км
- Екстра ниска бука
- Широки динамички пријем оптичког напајања: унутар ПИН =-16, мер већа од или једнака 36ДБ
- Применљиви КСГ (С) Пон, ГПОН, ЕПОН, компатибилан са било којом ФТТк пон технологијом
- Може да сачува велики број оптичког ресурса за оптички моћ, увелике смањити трошкове конфигурације мреже
- У року од 47 ~ 1000МХз, све са одличном функцијом решења (ФЛ мањи или једнак ± 1дб)
- Метални случај, нуди заштиту за оптоелектронске осетљиве уређаје
- Висок излазни ниво, могу да користе многи корисници
- Потрошња мале снаге, високе перформансе, високе трошкове
- 6кВ Заштита од пренапона на свим портовима
- Подршка 4 РФ ОУТ МАКС
Спецификација
|
Мачкава маслачка дужина |
1550 ± 10нм |
Излазни РФ отпор |
75Ω |
|
|
Пон таласна дужина |
1270/1310/1490/1577НМ |
Излазни губитак повратка |
Мање или једнако 14дБ |
|
|
Оптичка улазна снага |
-18-+2 ДБМ |
Оптички губитак повратка |
Већи или једнак 55 дБ |
-9 ДБМ оптичка улазна снага, 60 пал канала |
|
Оптицал АГЦ асортиман |
-12--2 ДБМ |
Ц / ЦСО |
Већи или једнак 55 дБ |
|
|
ЦАТВ оптички улаз |
СЦ / АПЦ |
Ц / ЦТБ |
Већи или једнак 55 дБ |
|
|
Пон оптички рефлектирајте порт |
СЦ / ПЦ |
Мер |
Већи или једнак 31дБ |
-15 ДБМ оптичка улазна снага |
|
РФ конектор |
Империал Ф тип |
Улазни напон |
+12V |
|
|
Учесталост |
47-1000 МХз |
Расипање снаге |
Мање од или једнако 2в |
|
|
Равност |
Мање или једнако ± 1,25 дБ |
Температура |
-10-+50 степен |
|
|
РФ излазни ниво (у АГЦ опсегу) |
Већи или једнак 80дбуву |
Димензија |
73 × 60 × 23 (Л × В × Х) мм |
|
Листе модела
|
Модел |
Проћи таласну дужину |
Одражавају таласну дужину |
Пролазни интерфејс |
РФ ОУТ интерфејс |
ДЦ-ИН |
|

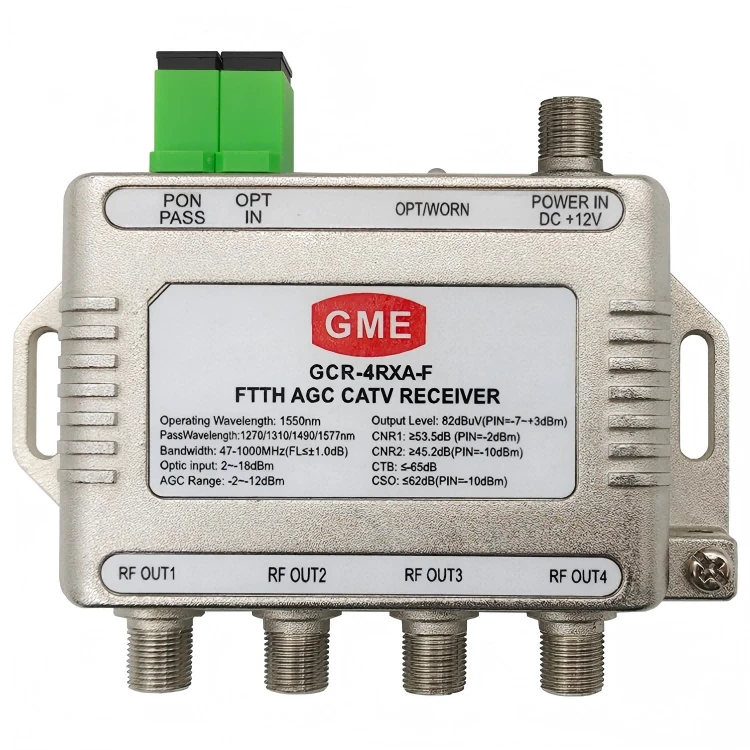

ГЦР -4 РКСА-Ф |
1550нм ± 10нм |
1260нм ~ 1500нм 1575НМ ~ 1625НМ |
СЦ / АПЦ |
4 |
Ф-Женско: 12В 300мА |
|

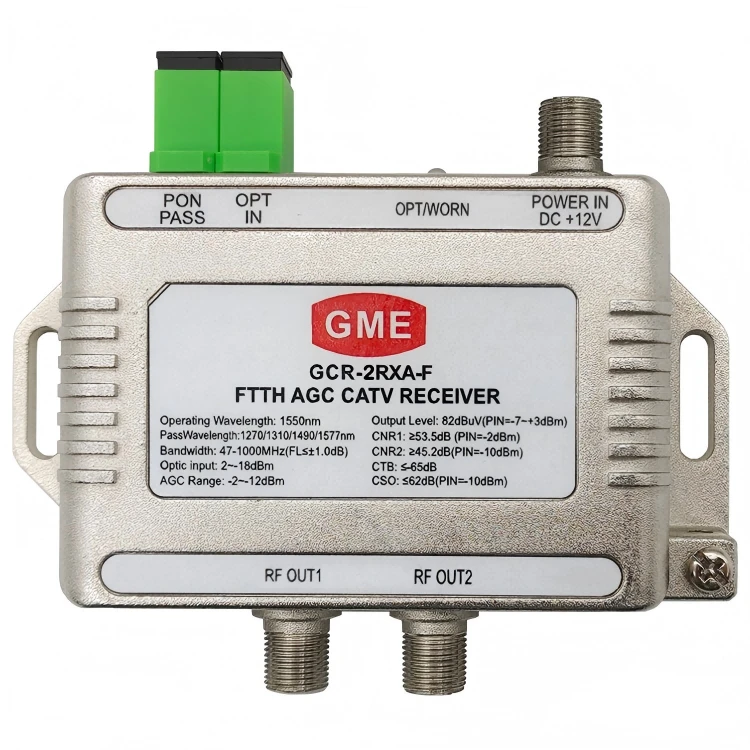

ГЦР -2 РКСА-Ф |
1550нм ± 10нм |
1260нм ~ 1500нм 1575НМ ~ 1625НМ |
СЦ / АПЦ |
2 |
Ф-Женско: 12В 300мА |
|

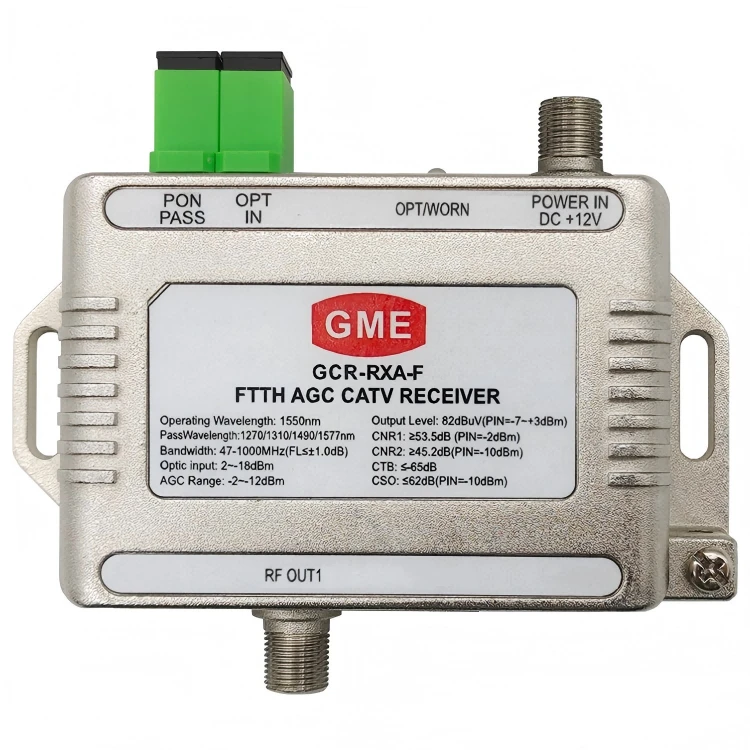

ГЦР-РКСА-Ф |
1550нм ± 10нм |
1260нм ~ 1500нм 1575НМ ~ 1625НМ |
СЦ / АПЦ |
1 |
Ф-Женско: 12В 300мА |
|
ГЦР -4 рку-ф |
1550нм ± 10нм |
1260нм ~ 1500нм 1575НМ ~ 1625НМ |
СЦ / УПЦ |
4 |
Ф-Женско: 12В 300мА |
|
ГЦР -2 рку-ф |
1550нм ± 10нм |
1260нм ~ 1500нм 1575НМ ~ 1625НМ |
СЦ / УПЦ |
2 |
Ф-Женско: 12В 300мА |
|
ГЦР-РКСУ-Ф |
1550нм ± 10нм |
1260нм ~ 1500нм 1575НМ ~ 1625НМ |
СЦ / УПЦ |
1 |
Ф-Женско: 12В 300мА |
|
ГЦР -4 РКСА-Д |
1550нм ± 10нм |
1260нм ~ 1500нм 1575НМ ~ 1625НМ |
СЦ / АПЦ |
4 |
ДЦ -005: 12В 300ма |
|
ГЦР -2 РКСА-Д |
1550нм ± 10нм |
1260нм ~ 1500нм 1575НМ ~ 1625НМ |
СЦ / АПЦ |
2 |
ДЦ -005: 12В 300ма |
|
ГЦР-РКСА-Д |
1550нм ± 10нм |
1260нм ~ 1500нм 1575НМ ~ 1625НМ |
СЦ / АПЦ |
1 |
ДЦ -005: 12В 300ма |
|
ГЦР -4 РКСУ-Д |
1550нм ± 10нм |
1260нм ~ 1500нм 1575НМ ~ 1625НМ |
СЦ / УПЦ |
4 |
ДЦ -005: 12В 300ма |
|
ГЦР -2 РКСУ-Д |
1550нм ± 10нм |
1260нм ~ 1500нм 1575НМ ~ 1625НМ |
СЦ / УПЦ |
2 |
ДЦ -005: 12В 300ма |
|
ГЦР-РКСУ-Д |
1550нм ± 10нм |
1260нм ~ 1500нм 1575НМ ~ 1625НМ |
СЦ / УПЦ |
1 |
ДЦ -005: 12В 300ма |
