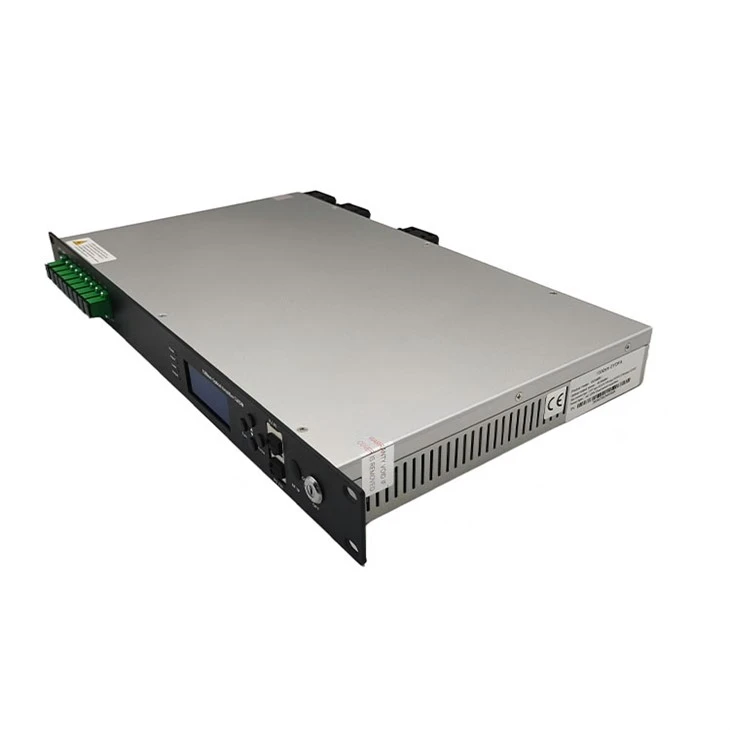

Преглед производа
ГЦА 6051-ИЗ оптички појачивач користи добро-познате -ефикасне ербијум{{4}итербијум ко-допирано двоструко обложено влакно и ласер пумпе са ниским нивоом шума. Има поуздан дизајн кола и ефикасан дизајн одвођења топлоте. Максимална укупна излазна снага целе машине може да достигне +36дБм, и подржава до 32 излаза, са опционим оптичким прекидачем, ЦВДМ и РФ детекцијом. Обезбеђује софтвер за управљање мрежом СНМП протокола и ВЕБ управљање мрежом, погодан за појачани пренос 1550нм оптичког сигнала у ФТТХ мрежи.
Блок дијаграм
Тецхникуе Параметер
|
Ставка |
Јединица |
Параметри технике |
Напомена |
|
|
Оперативни пропусни опсег |
нм |
1545 - 1565 |
||
|
Опсег оптичког улаза |
дБм |
-5-+10 |
||
|
Максимална оптичка излазна снага |
дБм |
36 |
||
|
Стабилност излазне снаге |
дБм |
±0.5 |
||
|
Ноисе фигуре |
дБ |
Мање или једнако 6,0 |
Оптичка улазна снага 0дБм |
|
|
Повратни губитак |
Инпут |
дБ |
Веће или једнако 45 |
|
|
Излаз |
дБ |
Веће или једнако 45 |
||
|
Тип оптичког конектора |
СЦ/АПЦ ЛЦ/УПЦ |
|||
|
C/N |
дБ |
Веће или једнако 50 |
Испитни услови према ГТ/Т 184-2002 |
|
|
Ц/ЦТБ |
дБ |
Веће или једнако 63 |
||
|
Ц/ЦСО |
дБ |
Веће или једнако 63 |
||
|
Напон напајања |
V |
АЦ160В - 250В (50 Хз), ДЦ48В |
||
|
Потрошња енергије |
W |
Мање или једнако 65 |
|
|
Опсег радне температуре |
степен |
-10 - +45 |
|
|
Температурни опсег складиштења |
степен |
-30 - +70 |
|
|
Максимална радна релативна влажност |
% |
Максимално 95% без кондензације |
|
|
Димензија |
мм |
437(L)×442(W)×44(H) |

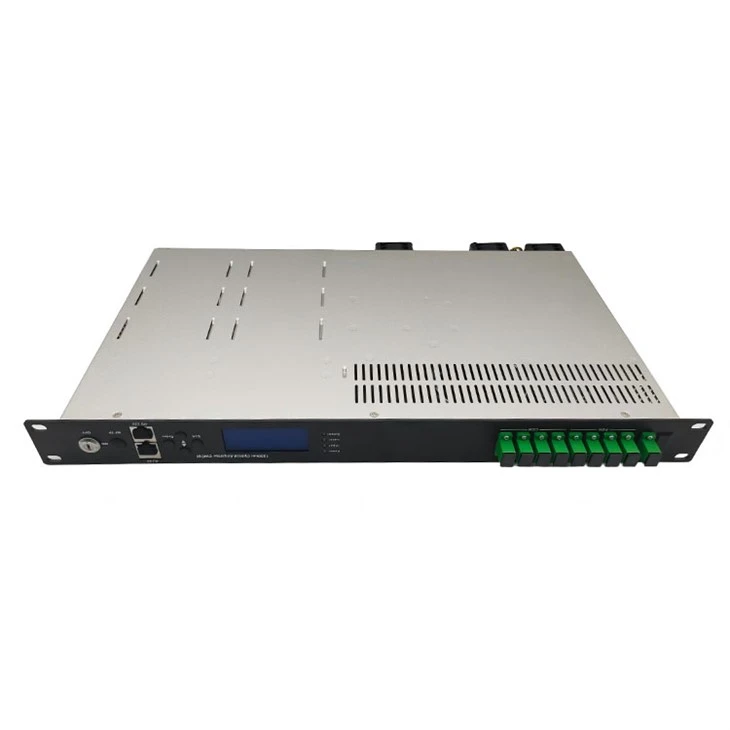

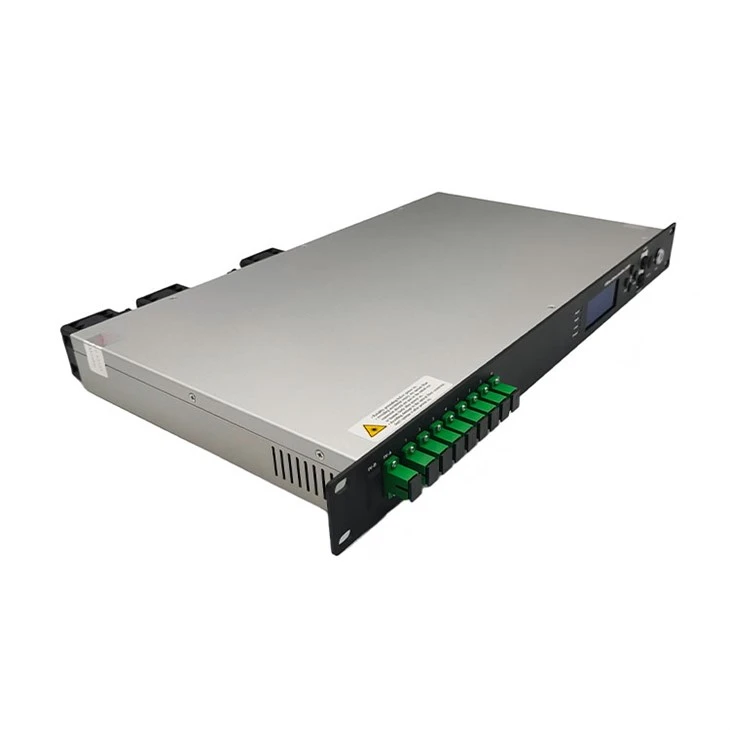

Опис предњег панела
|
1. Индикатор напајања: Једно прекидачко напајање ради – жуто; раде два прекидачка напајања – зелена. |
|
2. Индикатор оптичке улазне снаге: Ово светло се укључује када је оптичка улазна снага > -10дБм. |
|
3. Индикатор радног статуса пумпе: Црвено светло значи да пумпа не ради, али су параметри машине нормални; трепћуће црвено светло значи да се машина покварила, повезани разлог квара погледајте мени аларма у менију екрана; зелено светло значи да пумпа ради нормално |
|
4. Индикатор оптичке излазне снаге: Ово светло се укључује када је оптичка излазна снага > +10дБм. |
|
5. 160×32 тачке-матрични ЛЦД екран |
|
6. Прикажите тастер за излаз или отказивање менија подешавања. |
|
7. Прикажите тастер за горе или повећање менија за подешавање. |
|
8. Прикажите тастер за доле или смањивање менија подешавања. |
|
9. Прикажите тастер ентер у менију подешавања. |
|
10. Тастер за пребацивање ласера пумпе: "УКЉУЧЕНО" значи да је ласер пумпе отворен, а "ИСКЉУЧЕНО" значи да је ласер пумпе затворен. Уверите се да је кључ у положају "ОФФ" пре укључивања. Након што прођете само-тест, окрените тастер у положај „УКЉУЧЕНО“ у складу са приказаном поруком. |
|
11. Улаз оптичког сигнала |
|
12. Излаз оптичког сигнала |

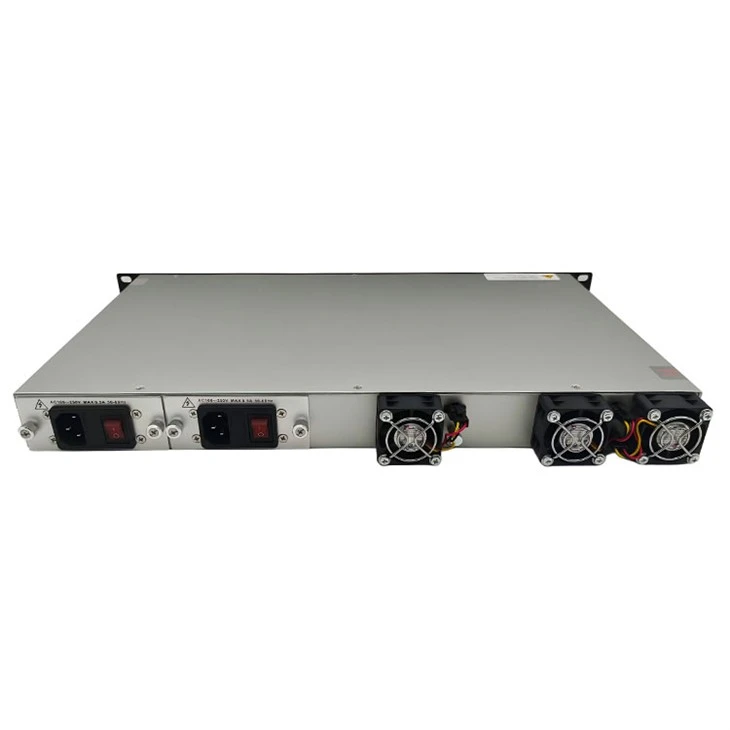

Опис задњег панела
|
1. Излаз вентилатора. |
2. РС232 интерфејс. |
|
3. АЦ 220В улазни порт за напајање 1. |
4. Осигурач напајања 1. |
|
5. Прекидач за напајање 1. |
6. АЦ 220В улазни порт за напајање 2. |
|
7. Осигурач напајања 2. |
8. Прекидач за напајање 2. |
|
9. Уземљење шасије |
10. ЛАН интерфејс |
