Карактеристике
- Дизајниран за сателитски оптички систем
- Широки радни фреквенцијски опсег: 45-2150МХз
- Одлична линеарност и равност
- Широк опсег оптичке улазне снаге
- Коришћење једномодног влакна са једним језгром са високим повратним губицима
- Коришћење активних уређаја ГаАс појачала
- Технологија ултра ниске буке
- Уградите-у ЦВДМ користећи Хигх линеар ПД
- Уградите-оптичку АГЦ функцију
Спецификација
|
Оптицал Параметер |
ТЕРР+САТ-ИФ параметар |
||
|
Одзив (А/В) |
Веће или једнако 0,9 |
Фреквенцијски опсег |
45~2150МХз |
|
Примите оптичку снагу |
-18-+3 -10-0 (АГЦ) |
Флатнесс |
±1.5 |
|
Оптички повратни губитак |
Веће или једнако 45 |
Изолација унакрсна поларизација
|
-25дБ мин (950~2150МХз) |
|
Таласна дужина пријема (нм) |
1510-1570 |
Исолатион Оут то Оут |
-28дБ мин (950~2150МХз) -14дБ мин (40~806МХз) |
|
Оптицал Цоннецтор |
СЦ/АПЦ |
Зауставите слабљење опсега |
15дБ мин Ант порт@950МХз 15дБ мин Сат порт@806МХз |
|
Други параметар |
ЛХЦП/РХЦП |
14,0 ~ 15,0 Вдц |
|
|
Повер Суппли |
ДЦ-24В |
Димензије |
19"(L) x 5.5"(D) x 1.75"(H) |
|
Потрошња енергије (В) |
<6 |
Повер Инпут |
110~240Вац 50/60Хз |
|
Димензије (мм) |
143x110x28.8 |
Излазна импеданса |
75Ω |

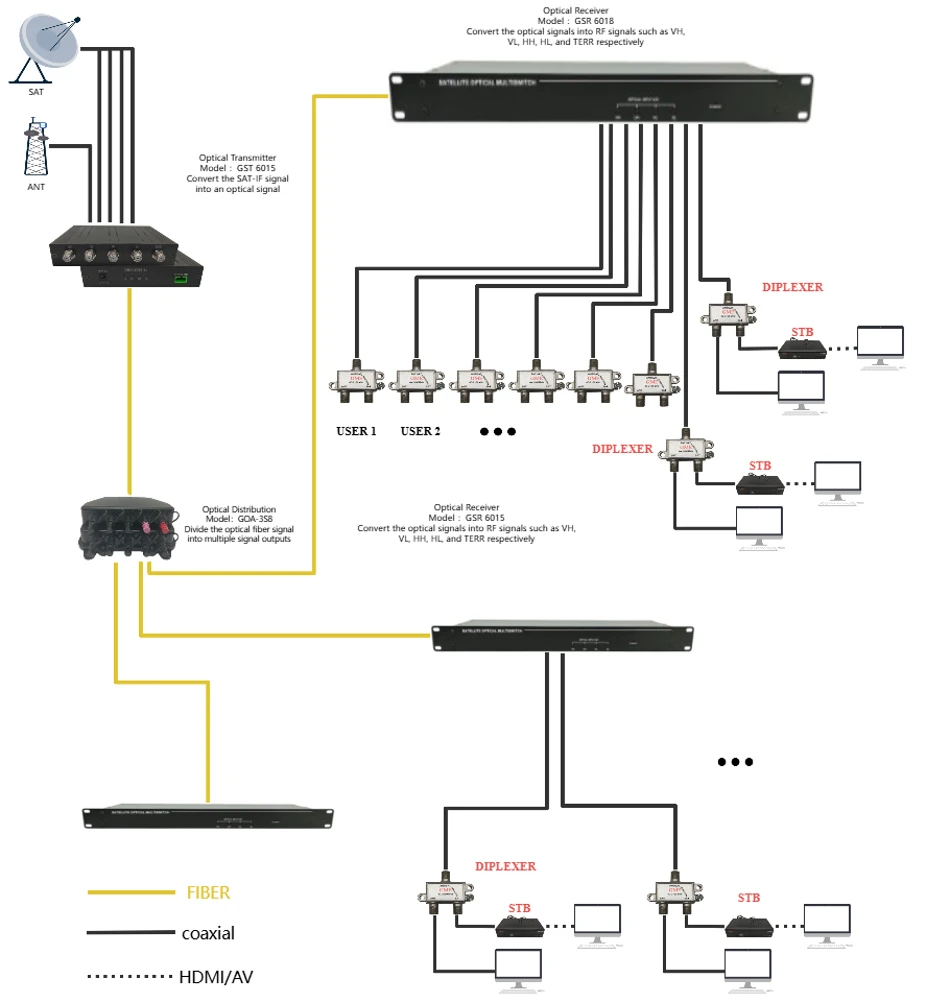

ФТТБ Мултисвитцх

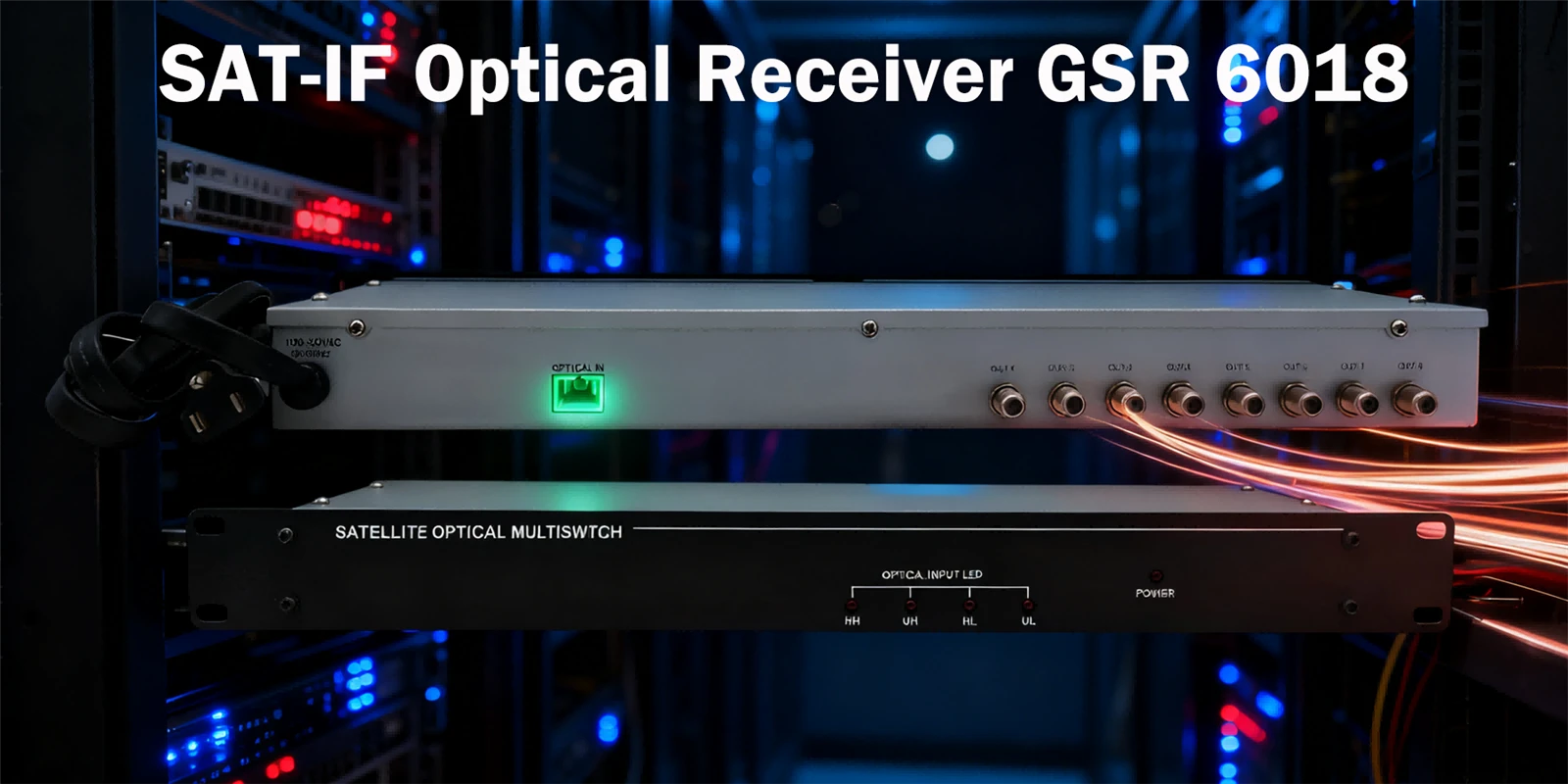

САТ-ИФ оптички пријемник је кључни уређај у сателитским комуникационим системима, дизајниран да прима оптичке сигнале и претвара их у сателитске електричне сигнале средње фреквенције.
Апликација
